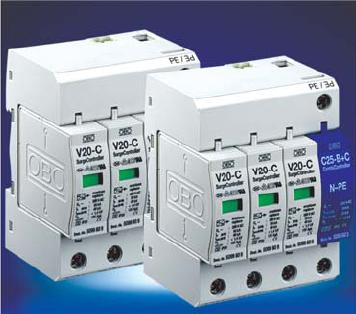

 | | 名称：V20-C/3+NPE | |  |  | | |
|
特性 V 20-C |
使用优点 |
|
电量金属氧化物压敏电阻 |
保护器可以应付频繁的动作,寿命长 |
|
可插拔式部件 |
保护器模块可以带电插拔进行测试或更换 |
|
1到4片的底座之间已连接进行 |
通过带标志端子,安装简单 |
|
热感断路器和视窗指示装置 |
对保护器的工作状态一目了然 |
|
带NPE火花间隙模块的保护器 |
使用范围（TN-C-S TN-S TT It），结构更安全 |
|
C 25-B+C/NPE具有反向插入保护 |
保护器模块简单、专业的安装 |
功能和应用领域
根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。
型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。
V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。
如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。
安装
V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
|
技术参数
|
电涌保护器
型号 |
V 20-C |
|
75 |
150 |
280 |
320 |
385 |
440 |
550 |
|
最大持续操作电压 UC AC
（最大允许操作电压） UC DC |
75 V~
100 V- |
150 V~
200 V- |
280 V~
350 V- |
320 V~
420 V- |
385 V~
505 V- |
440 V~
585 V- |
550 V~
745 V- |
|
雷电保护区 |
0→2 |
|
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1 |
C
Ⅱ级
|
|
测试标准 |
IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1 |
|
标称放电电流 In（8/20） |
15 kA |
20 kA |
15 kA |
|
整体最大放电电流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4 |
40 kA
75 kA
110 kA
150 kA
|
|
最大放电电流
（单模块） Imax（8/20） |
40 kA
|
|
电压保护水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In时 |
≤300 V
≤350 V
≤400 V |
≤500 V
≤650 V
≤700 V |
≤900 V
≤1.1 kV
≤1.4 kV |
≤1.0 kV
≤1.3 kV
≤1.6 kV |
≤1.2 kV
≤1.5kV
≤1.8 kV |
≤1.5 kV
≤1.8kV
≤2.2 kV |
≤1.7 kV
≤2.1 kV
≤2.5 kV |
|
响应时间 TA |
<25 ns |
|
短路耐受能力25 kA时的最大后备保险丝 |
125 A gl/gG |
|
连接线橫截面积 |
2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线） |
|
安装位置 |
35 mm导轨（符合EN 50022） |
|
Ip等级 |
IP 20 |
|
温度范围 υ |
-40℃到+85℃ |
|
|
|
|
模块NPE
标称电压 UC |
C 25-B+C/NPE
230 V/50-60 HZ |
|
100 V下的绝缘电阻 Rins
浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In（8/20）
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ |
>10 GΩ
25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃ |
|
保留技术更改权 |
